第3部分：翼形试样测定撕破强度 （单舌法）

4原理

在矩形试样中，切开两条平行切口，形成舌形试样。将舌形试样夹入拉伸试验仪的一个夹钳中，试样的其余部分对称地夹入另一个夹钳，保持两个切口线的顺直平行(见图3)。在切口方向施加拉力模拟两个平行撕破强力。记录直至撕裂到规定长度的撕破强力，并根据自动绘图装置绘出的曲线上的峰值或通过自动电子装置计算出撕破强力。

5取样

按产品标准的规定，或按有关方面的协议取样。

在没有上述要求的情况下，参见附录A给出的一个适宜的取样示例。

从样品上裁取试样的一个示例参见附录B。注意应避开折皱处、布边及织物上无代表性的区域。

6仪器

6.1试验仪的计量

6.2等速伸长(CRE)试验仪

等速伸长(CRE)试骏仪应满足下列技术要求:

a)拉伸速度可控制在(100±10)mm/min范围内；

b)隔距长度可设定为(100±1)mm;

c)能够记承撕破过程中的撕破强力;

d)在使用条件下，在仪器使用范圃内的任何一点显示或记录最大撕破强力的误差不得超过士1%，显示或记录的夹钳间距误差不得超过±1mm。

e)若强力和伸长记录是通过数据采集芯片和软件获得的，则数据采集的频率至少应为8次/s。若使用二级拉伸试验仪，需在报告中注明。

6.3夹持装置

仪器两只夹钳的中心点应在拉伸直线内，夹钳端线应与拉伸直线成直角，夹持面应在同一平面内夹钳应保证既能夹持住试样而不使其滑移，又不会割破或损坏试样。

夹钳有效宽度更适宜采用200mm，但不应小于测试试样的宽度。

6.4裁样装置

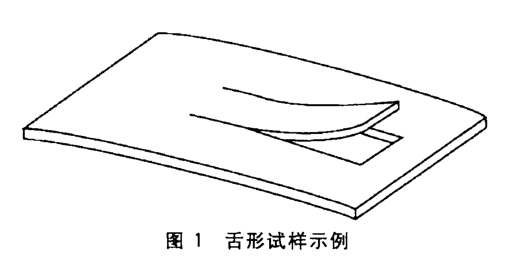

所用装置最好是裁样器或样板，能裁取如图1所示的试样。

7调湿和试验用大气

预调湿、调湿和试验用大气按ISO139执行。

8试样的制备

8.1总则

每块实验室样品裁取两组试样，一组为经向，另一组为纬向。

注：机织物外的样品采用相应的名称来表示方向，例如纵向和横向。

每组试样应至少有五块试样或按协议更多一些。按第5章及附录B的规定，每两块试样不能含有相同长度方向或宽度方向的纱线。不能在距布边150mm内取样。

8.2试样尺寸

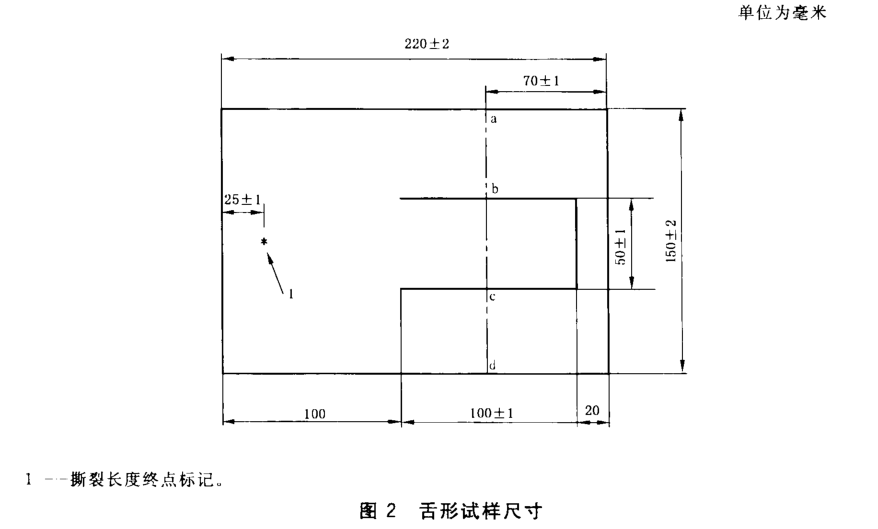

根据图2标明的尺寸和形状裁取试样，在每块试样的两边标记直线abcd。在条样中间距未切割端(25±1)mm处标出撕裂终点。

8.3试样裁取

对机织物，每个试样平行于织物的经向或纬向作为长边裁取。试样长边平行于经向的试样称为“纬向”撕裂试样，试样长边平行于纬向的试样称为“经向”撕裂试样(见3.3和附录B)。

9步骤

9.1隔距长度设置

将拉伸试验仪的隔距长度设定为100mm。

9.2拉伸速率设置

将拉伸试验仪的拉伸速率设定为100mm/min。

9.3安装试样

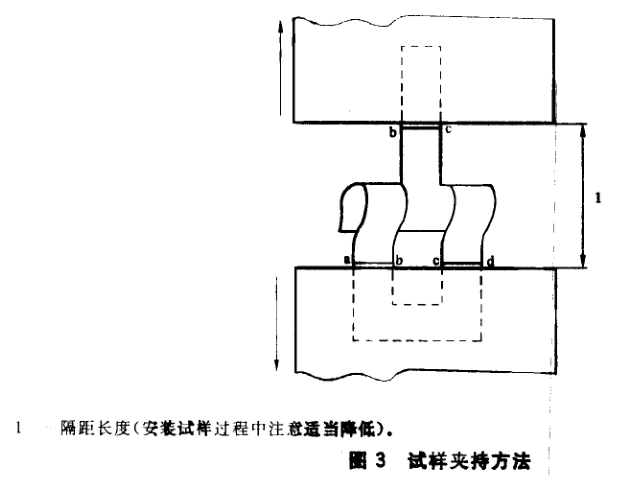

将试样的舌形部分夹在固定夹钳的中心且对称，使直线bc刚好可见，如图3所示。将试样的两条腿对称地夹入仪器的移动夹钳中，使直线ab和cd刚好可见，并使试样的两条腿平行于撕力方向。注意保证每条舌形被固定于夹钳中能使撕裂开始时是平行于撕力所施的方向。试验不用预加张力。

9.4操作

开动仪器，使试样持续撕破至试样的终点标记处。

记录撕破强力(N)，如果想要得到试样的撕裂轨迹，可用记录仪或电子记录装置(6.2)记录每个试样在每一织物方向的撕破长度和撕破曲线。

如果峰值是出自高密织物，那么这些峰值应该由人工取数，记录纸的走纸速率与拉伸速率的比值应设定为2:1

观察撕破是否是沿所施加力的方向进行以及是否有纱线从织物中滑移而不是被撕裂。满足以下条件的试验为有效试验：

a)纱线未从织物中滑移；

b)试样未从夹钳中滑移；

c)撕裂完全且撕裂是沿着施力方向进行的。

不满足以上条件的试验结果应剔除。

如果五个试样中有三个或三个以上试样的试验结果被剔除，则可认为此方法不适用于该样品。

如果协议增加试样，则最好加倍试样数量，同时亦应协议试验结果的报告方式。

如果撕裂不是沿着切口方向进行的或纱线从试样中被拉出而不是被撕裂，则描述织物并未在施力方向上被撕裂。

10结果的计算和表示

指定两种计算方法：人工计算和电子方式计算。两种方法也许不会得到相同的计算结果，不同方法得到的试验结果不具有可比性

10.1从记录纸记录的强力伸长曲线上人工计算撕破强力

附录C给出了计算实例

10.1.1分割峰值曲线，从第一峰开始至最后峰结束等分成四个区域(参见附录C)。第一区域舍去不用，其余三个区域每个区域选择并标出两个最高峰和两个最低峰。用于计算的峰值两端的上升力值和下降力值至少为前一个峰下降值或后一个峰上升值的10%。

10.1.2根据10.1.1标记的峰值计算每个试样12个峰值的算术平均值，单位为牛顿(N)。

注：人工计算只能取有限数目的峰值进行计算以节约时间，建议使用电子方式对所有峰值进行计算。

10.1.3根据每个试样峰值的算术平均值(见10.1.2)计算同方向试样撕破强力的总的算术平均值，单位为牛顿(N)，保留两位有效数字。

10.1.4如果需要，计算变异系数，精确至0.1%；并用试样平均值计算95%置信区间(N)，保留两位有效数字，平均值的计算依照10.1.2。

10.1.5如果需要，计算每块试样6个最大峰值的平均值，单位为牛顿(N)。

10.1.6如果需娶，记录每块试样的最大和最小峰值(极差)。

10.2用电子装置计算

附录C给出了计算实例。

10.2.1将第一个峰和最后一个峰之间等分成四个区域(参见附录C)，舍去第-个区域，记录余下三个区域内的所有峰值。用于计算的峰值两端的上升力值和下降力值至少为前一个峰下降值或后一个峰上升值的10%。

10.2.2用按10.2.1记录的所有峰值计算试样撕破强力的算术平均值。

10.2.3以每个试样的平均值(见10.2.2)计算出所有同方向的试样撕破强力的总的算术平均值，单位为牛顿(N)，保留两位有效数字。

10.2.4如果需要，计算变异系数，精确至0.1%；并用试样平均值计算9%置信区间(N)，保留两位有保留两位有效数字，平均值的计算依照10.2.2。

11试验报告

试验报告应包括以下内容。

11.1一般资料

a)GB/T3917的本部分的编号及试验日期;

b)样品规格,如果需要可说明取样程序;

c)试样数量,剔除试验结果数及剔除原因;

d)异常撕裂情况;

e)人工(见10.1)或电子装置(见10.2)计算的平均值;

f)任何偏离本部分的细节。

11.2试验结果

a)经向和纬向撕破强力的总的

平均值,单位为牛顿(N)。如果只有三个或四个试样是正常撕破的,应另外分别注明每个试样的试验结果；

b)如需要,给出变异系数(%);

c)如需要,给出95%置信区间,单位为牛顿(N);

d)手工计箅(见10.1)时,根据需要,给出每块试样最大峰值的平均值(见10.1.5),单位为牛顿(N);

e)手工计算(见10.1)时,可根据需要,给出每块试样的最小和最大峰值(见10.1.6),单位为牛顿(N)。
